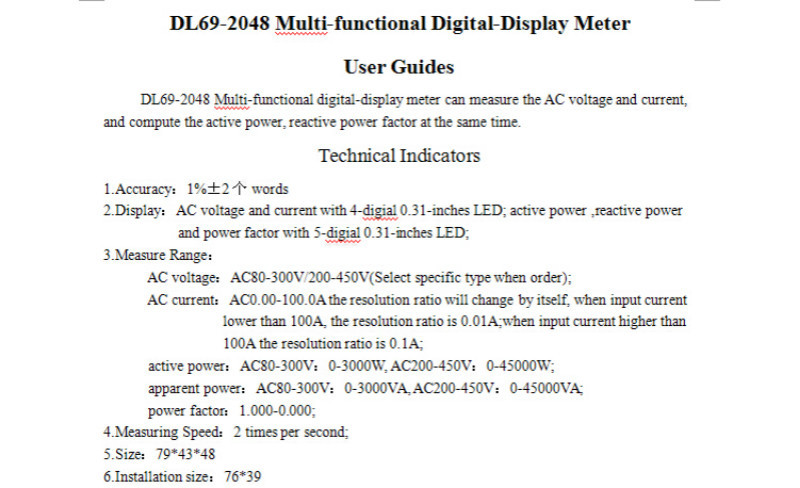

1.测量精度: 1％±2个字

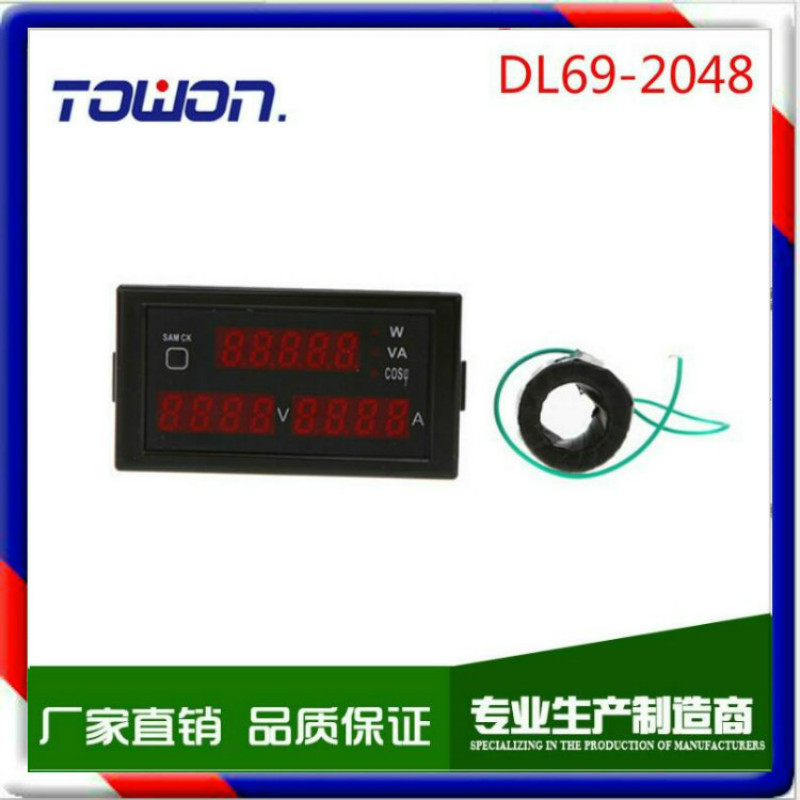

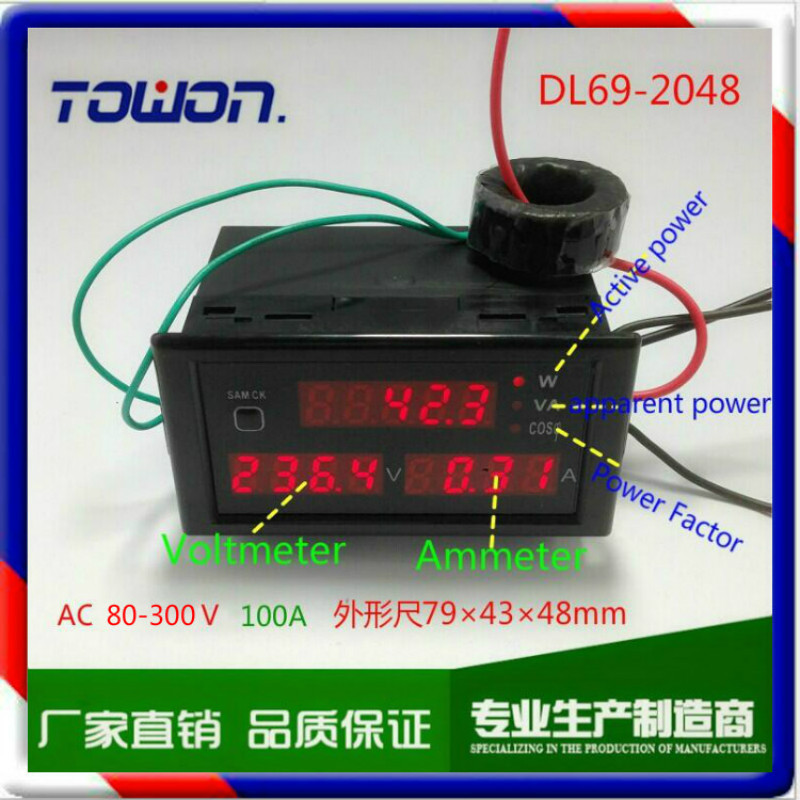

2.显 示 器: 电压和电流显示：4位红色0.31英寸LED数码管,有功功率,视在功率和功率因素

显示：5位红色0.31英寸LED数码管
3.测量范围: 交流电压：AC80.0-300.0V,(或AC200.0-450.0V，用户在订货时根据需要选择一种合适的量程）

4.交流电流：AC0－100.0A，测量电流小于10A时电流显示分辨率为0.01A，测量电流大于10A时电流显示分辨率为0.1A，量程自动转换。

5.有功功率：(测量电压AC80.0-300.0V)0-30000W）

                  (测量电压AC200.0-450.0V 0-45000W)

6.视在功率：(测量电压AC80.0-300.0V)    0-30000VA）

                  (测量电压AC200.0V-450.0V 0-45000VA)

7.功率因素: COSφ=1.000-0.000

8.测量速度:    约每秒2次

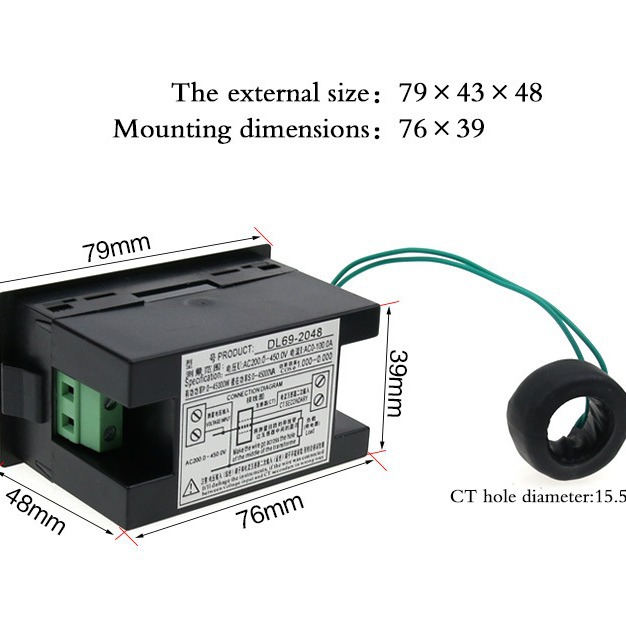

9.外型尺寸:     79×43×48mm
10.按装开孔尺寸: 76×39mm

使用和接线方法

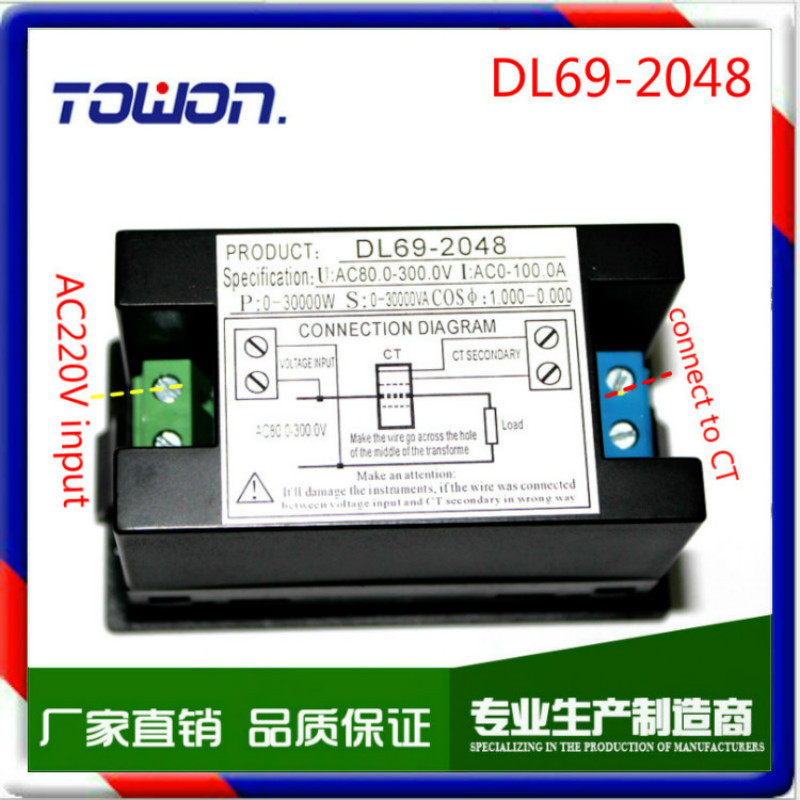

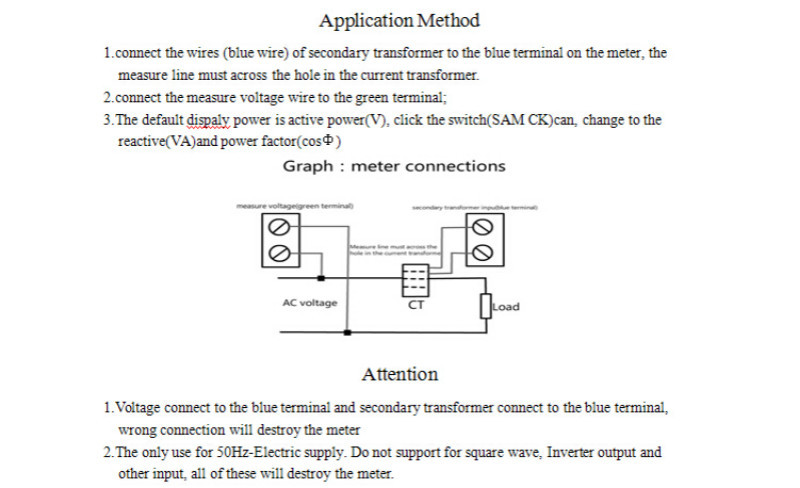

1.按照附图的接线图接线,将随仪表的电流互感器二次端,(绿色的引线)接到仪表的蓝色接线端子上,将测量回路的导线穿过电流互感器的中间圆孔。

2.将电压测量引线接到仪表的绿色接线端子上。然后通上测量电压。开始读取测量结果。

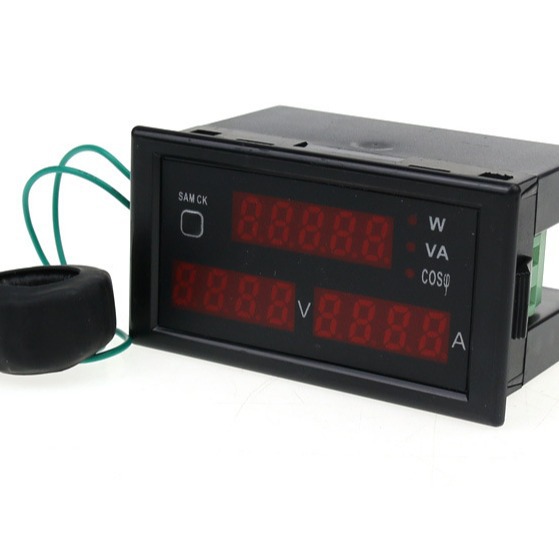

3.接通电源后仪表显示测量值,其中的功率测量显示的顺序是,通电后显示有功功率(w)、按一下仪表面板上右面的按钮(SAM CK),显示视在功率(VA)，再按一下按钮显示功率因素（COSφ），

注意事项

1.电压输入(绿色)接线端子和电流互感器二次(蓝色)接线端子的接线不能接错,否则仪表将会损坏。

2.本仪表只适用于纯交流50Hz的市电电源，不能用于方波、逆变器输出以及修正的正弦波电路上测量，否则仪表会被损坏。
