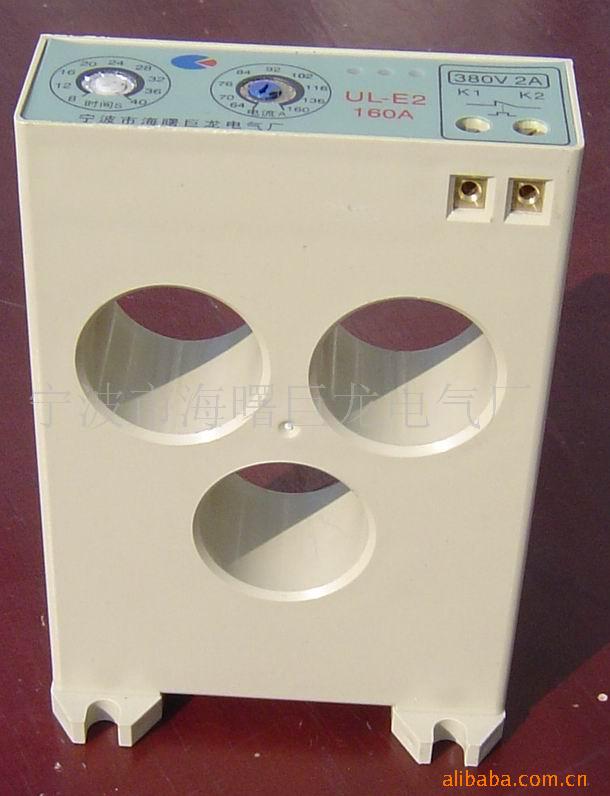

电机缺相保护器

   UL-E2系列

简介：电机缺相保护器是本厂继UL-M2系列电机缺相保护器后开发的新一代电机缺相保护器，它同UL-M2系列电机缺相保护器相比，具有结构更合理，功能更完善，使用更方便的特点，让您在轻轻松松中把电动机保护得稳稳当当。具有对称性故障（如过载、堵转、过压、欠压等）及非对称性故障（如断相、电流不平衡）的保护功能，与交流接触器配合使用能对任何类型三相电动机起快速、可靠的保护。采用电流检测技术，无需外电源，输出接口采用智能过零关断型交流固态继电器的设计方案，整个系列均采用串芯式、全封闭结构。本电机缺相保护器不但结构简单、动作可靠、使用方便、价格低廉，而且无功耗、无火花、免维护、寿命长、体积小，是目前国内唯一能真正替代热继电器的电子式电机缺相保护器。特别适用于工作环境恶劣、电网质量差的场合。

规格及技术参数

●规格

性能指标

 1、保护功能：断相保护、过电流保护、过载保护、堵转保护、三相电流不平衡保护
 2、过电流动作特性：反时限动作，定时限动作
 3、整定电流误差：≤土5％
 4、适用电动机电压等级：220V、380V、660V、1140V
 5、适用频率：45～65HZ
 6、断相动作时间：1秒
 7、不平衡保护：任意二相电流相差超过50％土10时，动作时间1秒
 8、输出接口复位方式：控制回路断电复位
 9、输出接口复位时间：≤60秒
 10、环境温度：-40℃～＋60℃

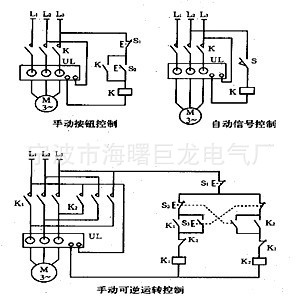

以下是接线图：

质保问题：质量要求、技术标准、本厂对质量负责的条件和期限。严格按照Q/NJL001-95《UL系列电动机保护器》标准组织生产。本保护器在外壳完整的情况下，若非人为损坏，一年内包修换，7天内包退，若无质量问题不进行退货。

公司简介：

宁波市海曙巨龙电气厂始创于1995年，专业开发生产低压电器产品（电动机保护器，电机保护器，电动机综合保护器，过流保护器，相序保护器，电源保护继电器等）。

主要产品有：
无源化电动机保护器：UL-E2系列穿芯式。
微机型电动机保护器：JL-200系列，JL-210系列，JL-230系列，JL-211系列穿芯式、接线式和采用外置互感器式。
通讯型电动机综合保护器：JL-300系列分体式和面板式。
电源保护继电器：JL-400系列，JL-430系列。
