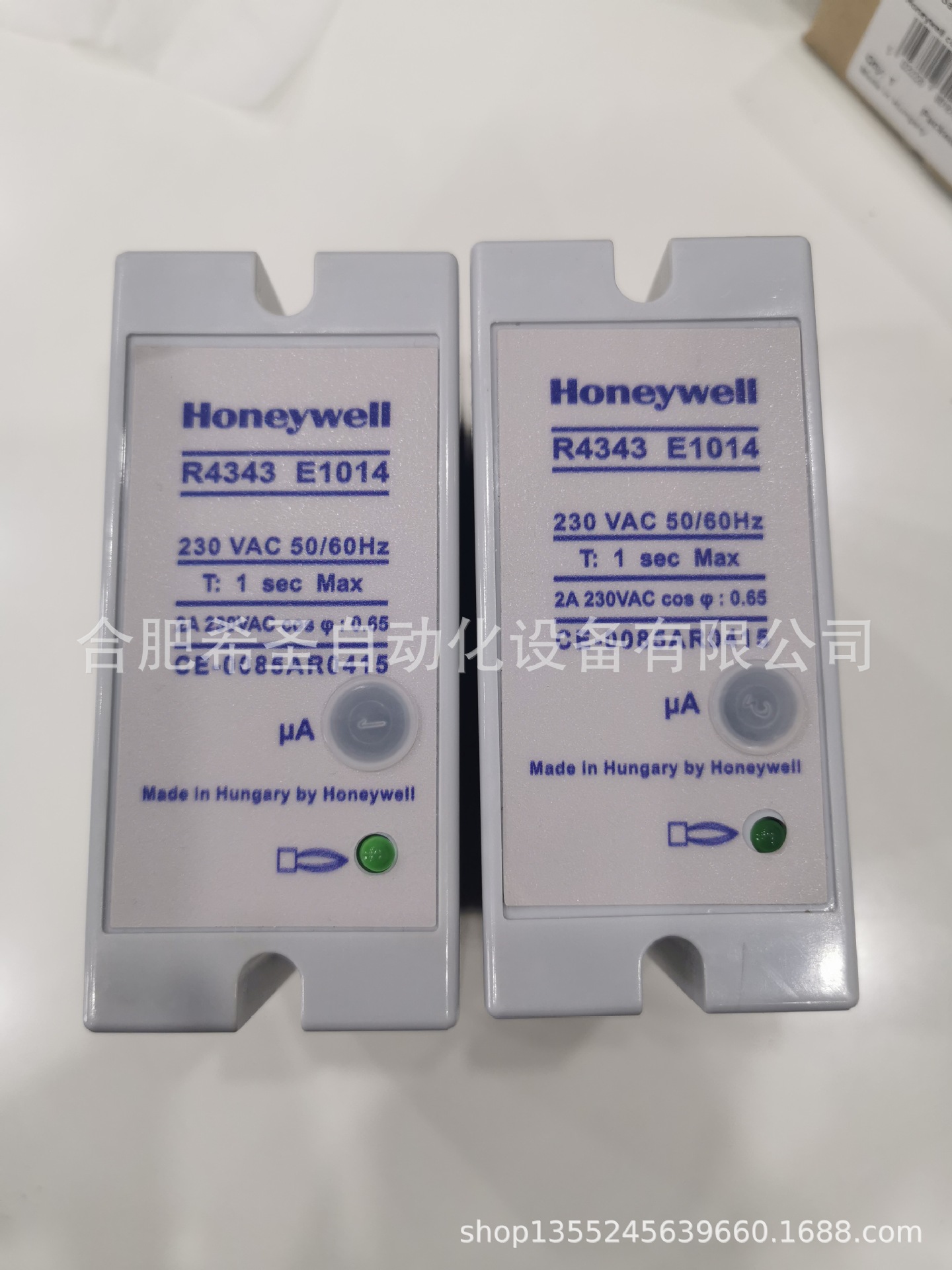

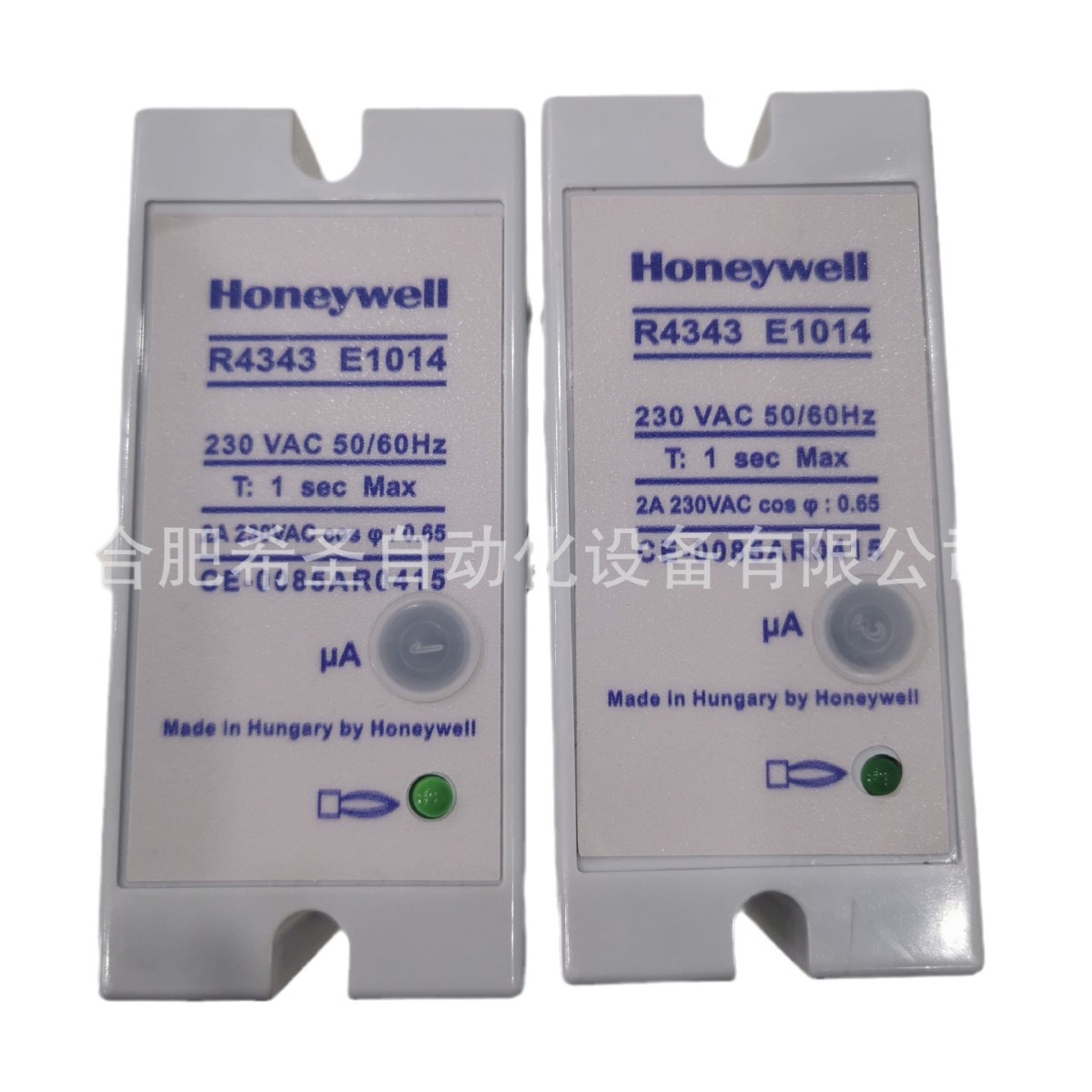

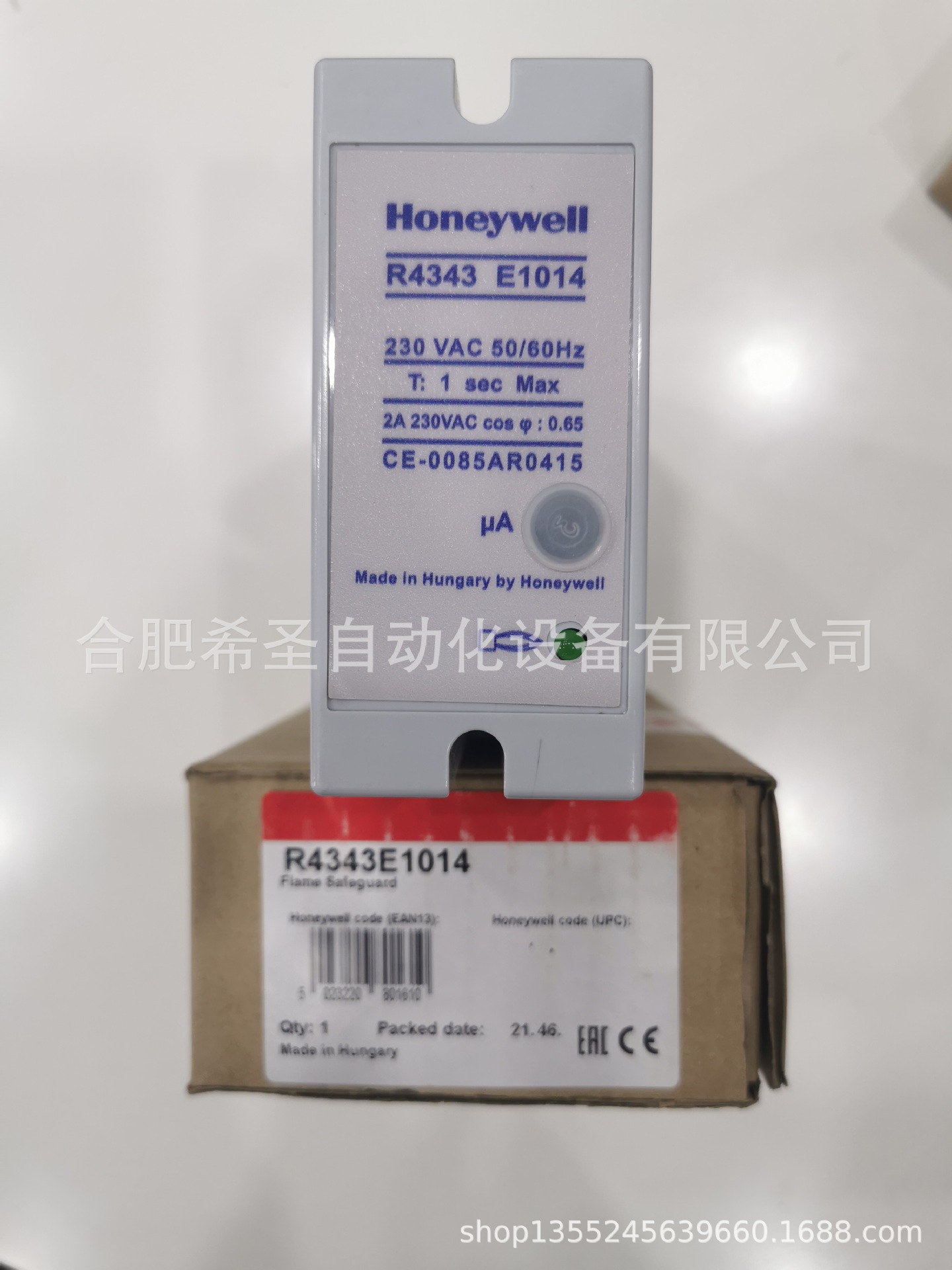

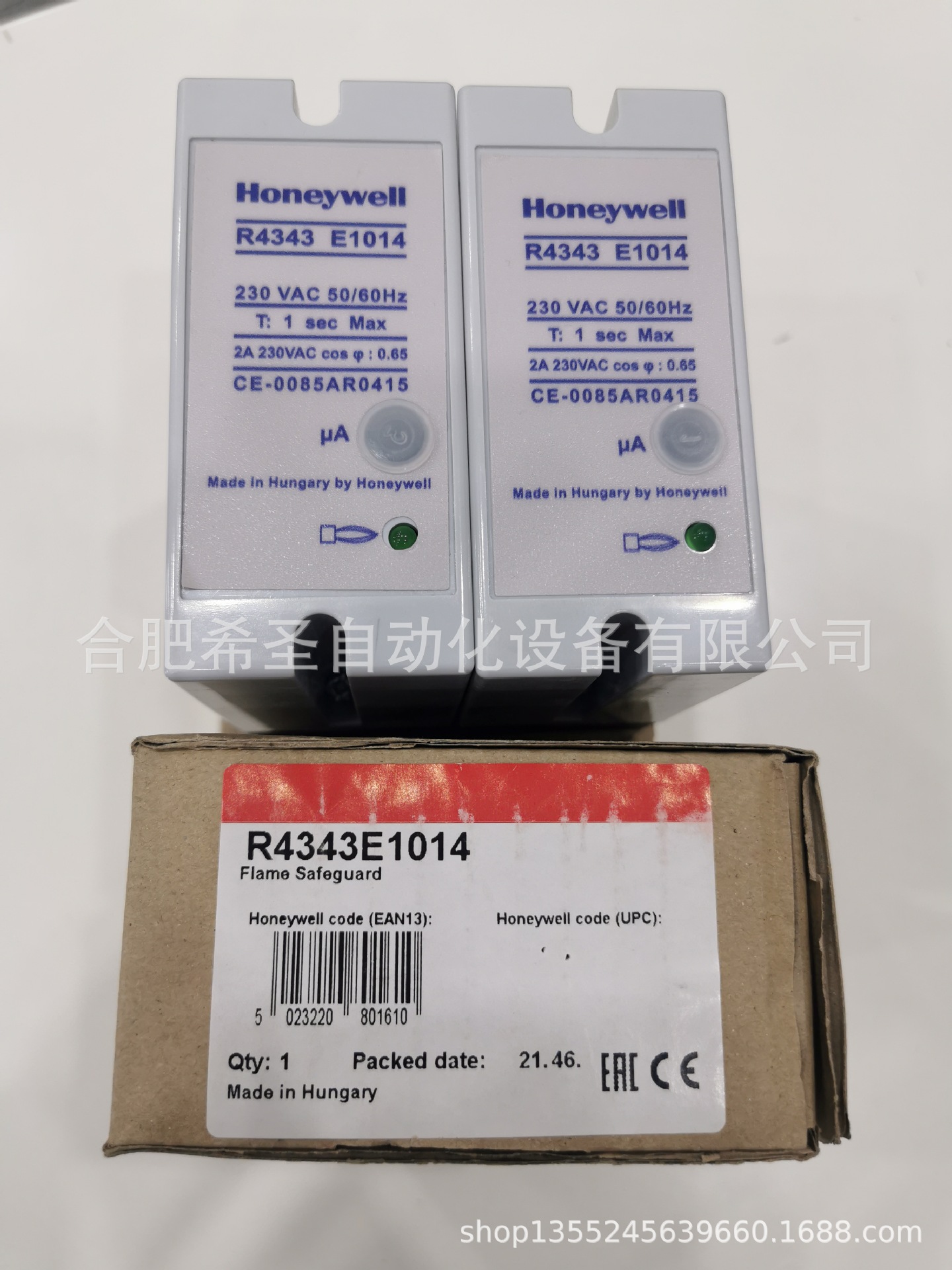

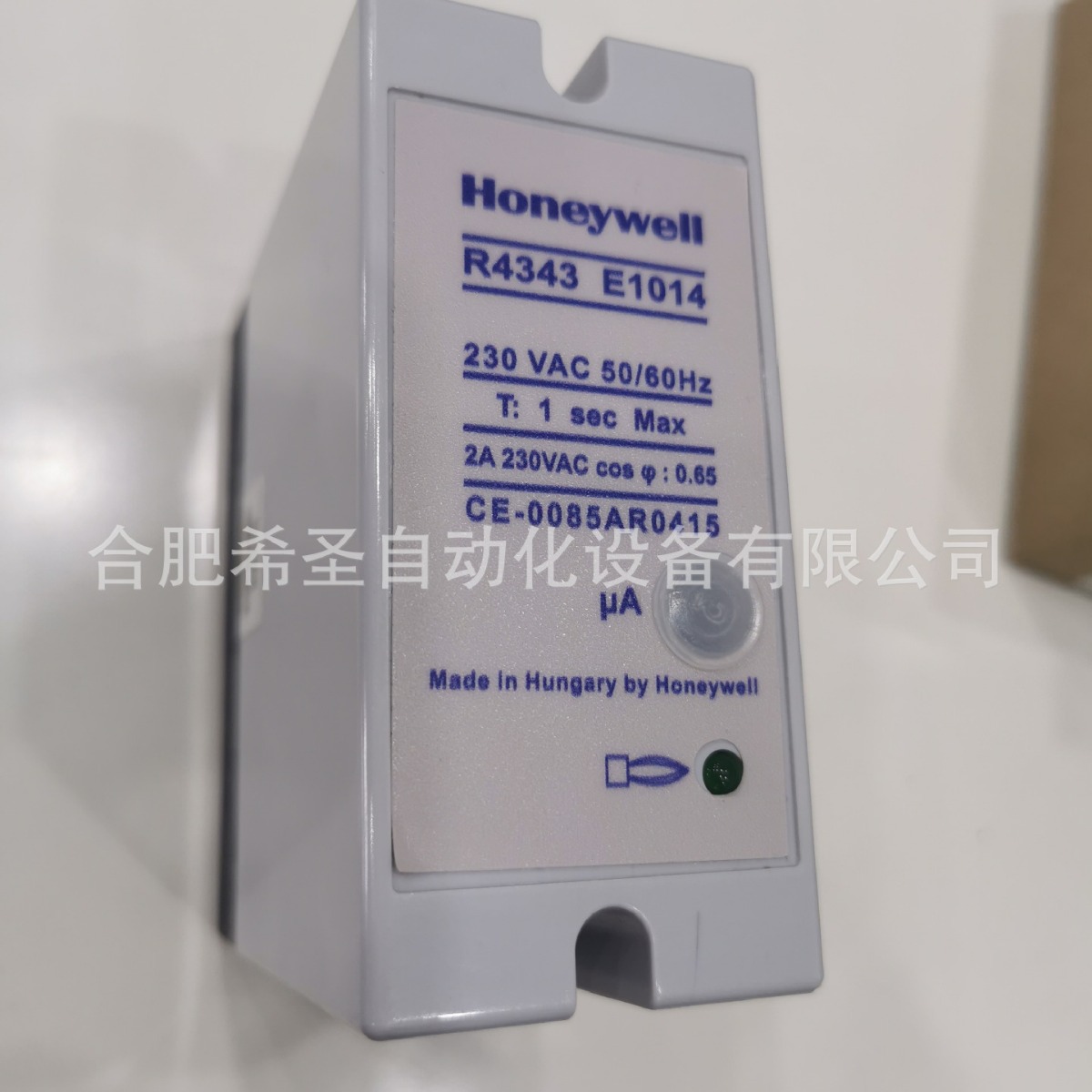

霍尼韦尔honeywell 燃烧控制器R4343E1014

R4343/FC1000 用于燃气/燃油系统的保护控制

1. Honeywell 火焰开关型控制器 R4343E/D 系列
   火焰检测器继电器 R4343E， D 本质上就是一种开关，当它和适合的传感器配合使用时就能 够指示火焰或紫外光的有、无。
   火焰电流表插座可以用来检测火焰信号的强度。
   表面式安装，插装在基座上。（外壳符合 IP40）
   详细规格
   型号：R4343D 火焰检测开关，用于整流型火焰检测器。
   R4343E 火焰检测开关，用于紫外功率管火焰检测器，例如霍尼韦尔 C7027，C7035 ，C7044。
   电气等级：上述两种型号均适用于 115VAC~230VAC （电压容差：＋10％～－15％），50/60Hz
   接点：2 个隔离的 DPDT 接点。额定等级：2A 在 0.65 功率系数
   环境温度：－10～＋60℃
   最大相对湿度：90％RH在＋40℃
   防护等级：IP40
   熄火响应时间：小于 1 秒（标准型号）。可根据要求定制其它时间。


   安装

   1．开始安装之前要断开电源
   2．尽可能地参照燃烧装置的制造商的说明。如果没有，请参照下述说明。仅适用于 R4343E：有一个内置的保险保护火焰检测器。F 0.032A
   250V/F底盘座安装
   1．底盘座可以安装在任何平面上，推荐垂直安装。
   2．要保留足够的空间来进行开关的维护和更换。底盘座接线
   1．接线和过载保护应该符合当地的规则。
   2．在插上开关之前确保接线的正确。把开关插在底盘座上
   1．把开关插在底盘座
   2．拧紧外加螺丝把开关固定在底盘座上
   3．安装完成后，按下述步骤检查火焰电流值。
   安装后的检验
   在启动系统前按下列要点检查：
   1．系统过载保护正确
   2．接线正确，所有端子的螺丝都拧紧了
   3．火焰检测器正确安装并确认使用了正确的火焰检测器
   4．燃烧装置已经被完全地吹扫过，准备好用燃气管道和助燃空气点火
   5．燃烧室和通气管已被燃气吹扫过
   6．系统主开关上的电源打开
   火焰检测器的检验
   火焰检测开关的性能取决于火焰检测器安装的好坏。关于如何正确安装火焰检测器的指导， 请参照燃烧装置的制造商说明和检测器的随机资料。
   火焰电流检查用开关面板上的检测插孔可以方便地检测出火焰电流。用 W136 型微安培表（或 其它等效的仪表）的插头插进检测插孔。
   各种丌同类型的火焰检测器的预计最大、最小火焰电流值在下表中统一给出，以便当电流丌稳定或太小时可以参照。
   注意下述各项会影响火焰检测器的性能。
   1．火焰的位置、大小和燃烧特征
   2．检测器所处的环境温度（除了火柱）。见火焰说明表。
   3．耐熔——当超过耐熔温度 1370℃/2500 °F，会产生紫外辐射，过低的耐熔温度会影响光 电池。见相应的数据表。
   4．传感器的温度
   火柱：确保合适的火柱
   其它的传感器：见相应的表
   R4343E/D 的尺寸（mm）
