特殊资料：

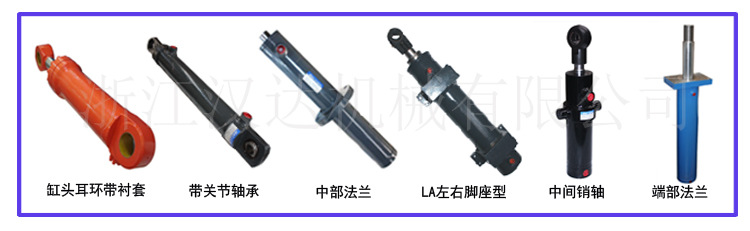

多种安装方式：

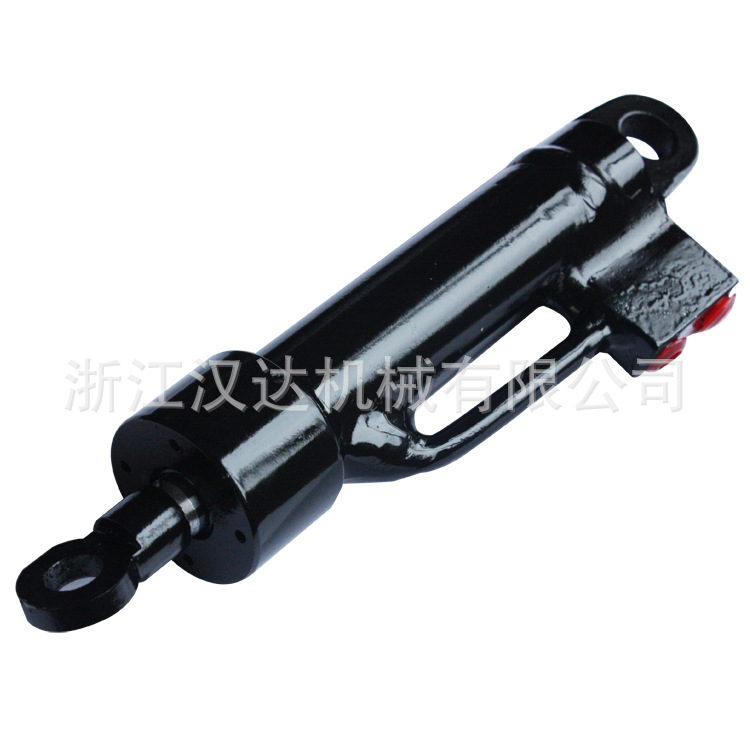

 HSG系列工程液压缸为双作用单活塞杆液压缸；安装方式多采用耳环型，按缸盖与缸体连接方式不同有外螺纹连接、内卡键连接及法兰连接三种。工程液压缸主要用于工程机械、重型机械、起重机械及矿山机械等液压系统中。

HSG-L-01-D/dx100-E2501
HSG-双作用液压缸
L-缸盖连接方式：L=螺纹式（缸径≤Φ80）；K=卡键式（缸径≥Φ80）
01-设计序号
D/d缸径mm/活塞杆mm
100-液压缸行程
E-压力等级：E=16MPa G=21MPa
2-缸头、缸筒连接方式：

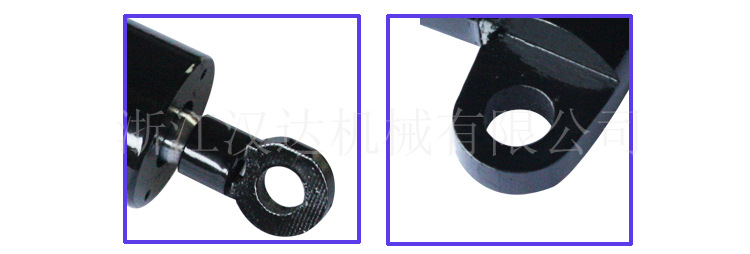

1=缸头耳环带衬套； 2=缸头耳环带关节轴承； 3=铰轴（用于缸径≥Φ80卡键式连接）；
4=端部法兰（用于缸径≥Φ80卡键式连接） 5=中部法兰（用于缸径≥Φ80卡键式连接）
6=后端法兰（用于缸径≥Φ80卡键式连接）
5-活塞杆端连接方式：
1=杆端外螺纹； 2=杆端内螺纹（缸径≥Φ63）； 3=杆端外螺纹杆头耳环带衬套；
4=杆端内螺纹杆头耳环带衬套（缸径≥Φ63）； 5=杆端外螺纹杆头耳环带关节轴承；
6=杆端内螺纹杆头耳环带关节轴承（缸径≥Φ63）； 7=整体式活塞杆耳环带衬套（仅用于缸径=Φ40、Φ 50）；
8=整体式活塞杆耳环带关节轴承（仅用于缸径=Φ40、Φ 50）
0-缓冲部位： 0=不带缓冲； 1=两端带缓冲； 2=缸头端带缓冲； 3=杆头端带缓冲
1-油口连接方式：1=公制内螺纹； 2=英制内螺纹
L1-活塞杆端连接方式： L1=杆端外螺纹； L2=杆端内螺纹▲
0-工作介质： 0=机油、液压油； W=高水基（乳化液）
注：型号说明中凡标有▲ 的目前均按非标处理。

注：1、速比为活塞腔有效面积和活塞腔有效面积之比。

      2、最大行程原则上是：速比=1.33时，S=8D；速比=1.45时，S=10D；速比=2时，S=12D（D为缸径）

      3、最小行程S不包括缸头、钢筒连接方式为较轴及中部法兰型。
