一、 1.脉动逆洗袋式除尘器说明：

       脉动逆洗袋式集尘机之设计采用能适用各种种类之收集，如化学工业，食品工业，药品工业，电子工业各种生产设备捕集采用，也能有效处理钢铁，非铁金属，矿业，各种炉用集尘（化铁炉，溶解炉，焚化炉）各种干燥，搅拌，混合排气集尘处理。

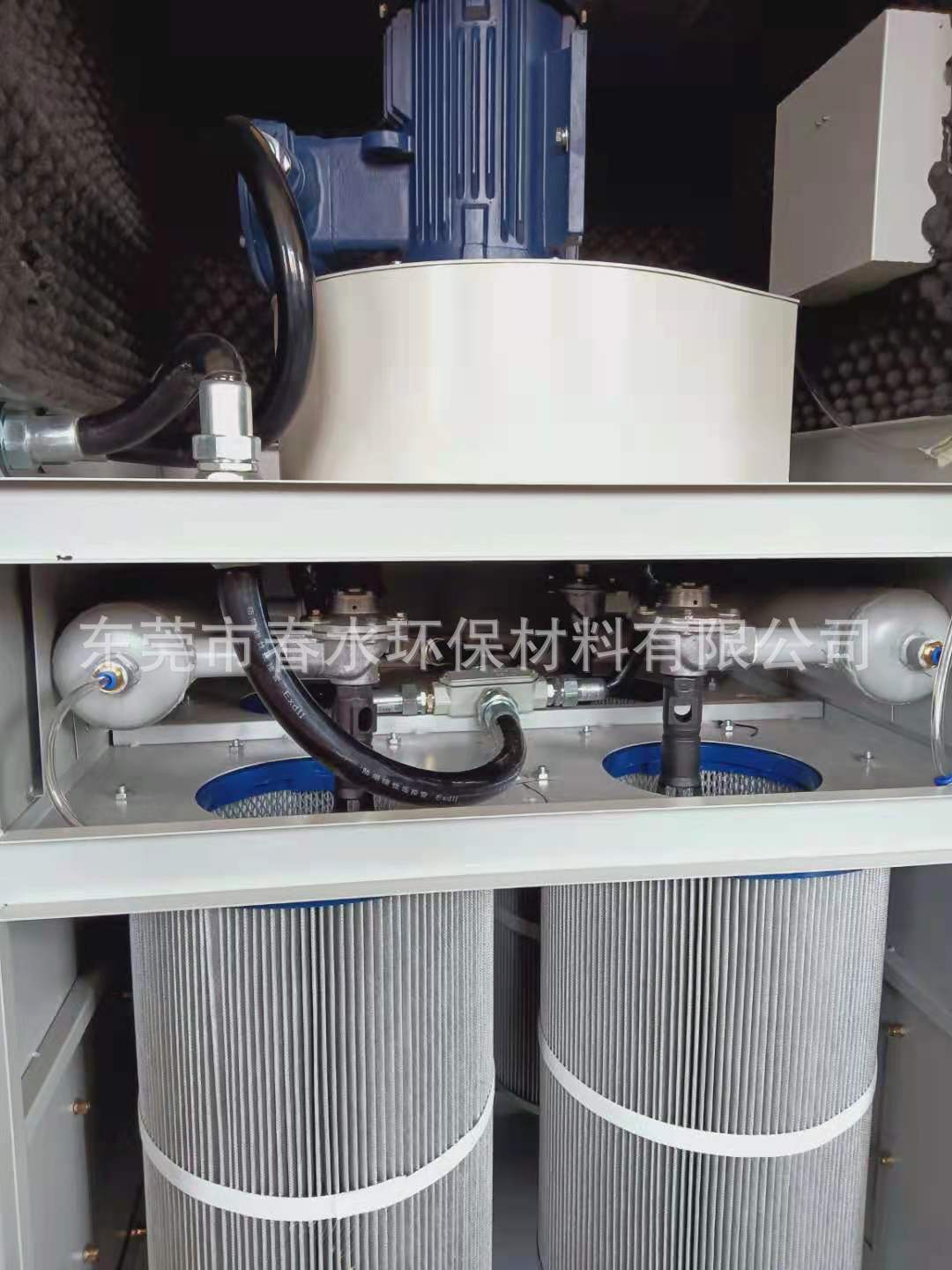

      脉动逆洗袋式集尘机基本原理；运转时含尘空气导入袋滤室(HOUSING)中，袋滤室内设有许多过滤布(FILTER BAG)，内侧装有可将过滤布管撑开的支架笼(RETAINER)，含尘空气从过滤布管外侧向内侧通过，粉尘(DUST)被隔绝附着于过滤布管表面，经一定时间后由一程控器(SEQUENTIAL CONTROLLER)，控制设置于清净室(CLEAN AIR CHAMBER)上部电磁阀(PILOT VALVE)，导引膜片阀(DIAPHRAGM VALVE)导入压缩空气进入歧管(BLOW NOZZLE)，以周期性短时间喷射出，喷射出之压缩空气通过文式管(VENTURI)，在这时由于喷射效果，大量之二次空气随之被导入过滤布管内，使过滤布管内压力升高、过滤布管膨胀。这一效过果使得过滤布管产生震动及逆流空气，使附着于过滤布管上之粉尘在瞬间震落。重复回圈上述动作达到可连续、安定、风量变动小，过滤布管磨得少，故障少。

二、脉动逆洗袋式集尘机特长：

 1、集尘效率高

    本公司采用不织布（POLYESTER）滤袋，过滤开始时过滤布管有较大过滤效率，成不稳定状态，当过滤状态开始含尘空气进入后，滤布表面之粉尘渗透至滤布纤织中产生一次过滤层，当此过滤层产生后滤袋呈稳定状态，而过滤时、逆洗时、逆洗后之滤布达高集尘效率。

2、压力损失变化小

   压力损失与处理风量、含尘浓度、粉尘性质、粉尘粒度而异，在一次过滤层形成后PULSE AIR JET TYPE集尘机的逆洗机构，于连续正常运转时，瞬间逆洗震落粉尘所产生之压力损失小且常维持一定。

3．处理风量大

   PULSE AIR JET TYPE集尘机处理风量一般的过滤面积1m^2时，依过滤粉尘种类不同可达到1~4 m^3/min的容许范围。相对处理风量大、过滤面积减少、设备设置面积小的优点。

4．高粉尘浓度场合适用：

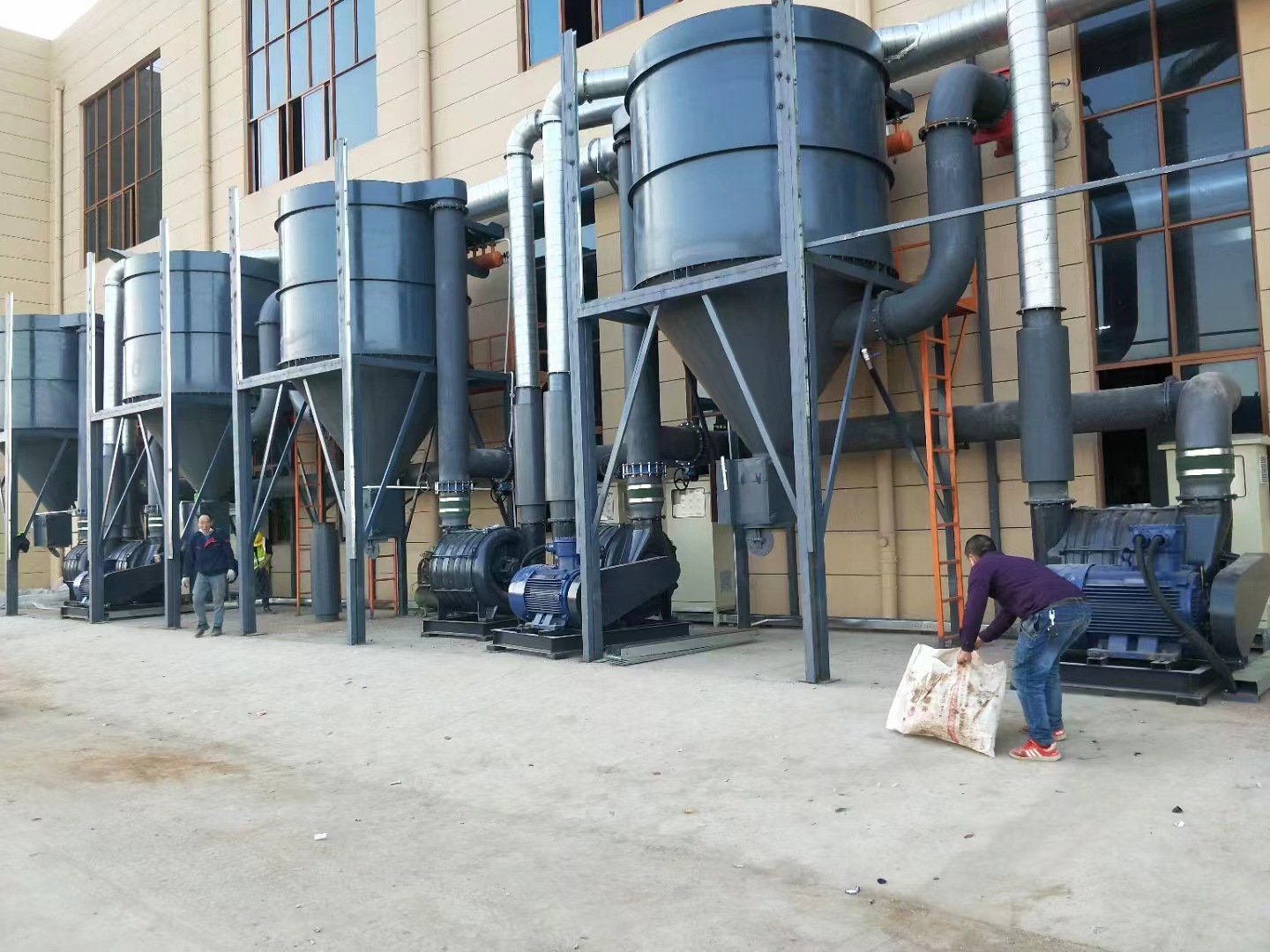

   PULSE AIR JET TYPE集尘机使用于一般空气污染防治设备时，含尘浓度为5~20g/m^3。而如空气输送直接捕集及其它各种生产设备粉尘浓度高达0.1~10kg/m^3或含火花性之场所使用时，前面可以加装旋风集尘装置(CYCLONE),沉降槽等重力集尘,以保证过滤布袋不易堵塞，确保集尘效果；

5.维修保养容易：

   脉冲式集尘机逆洗装置；可动件少,所以故障少,维修保养相对减少且容易。

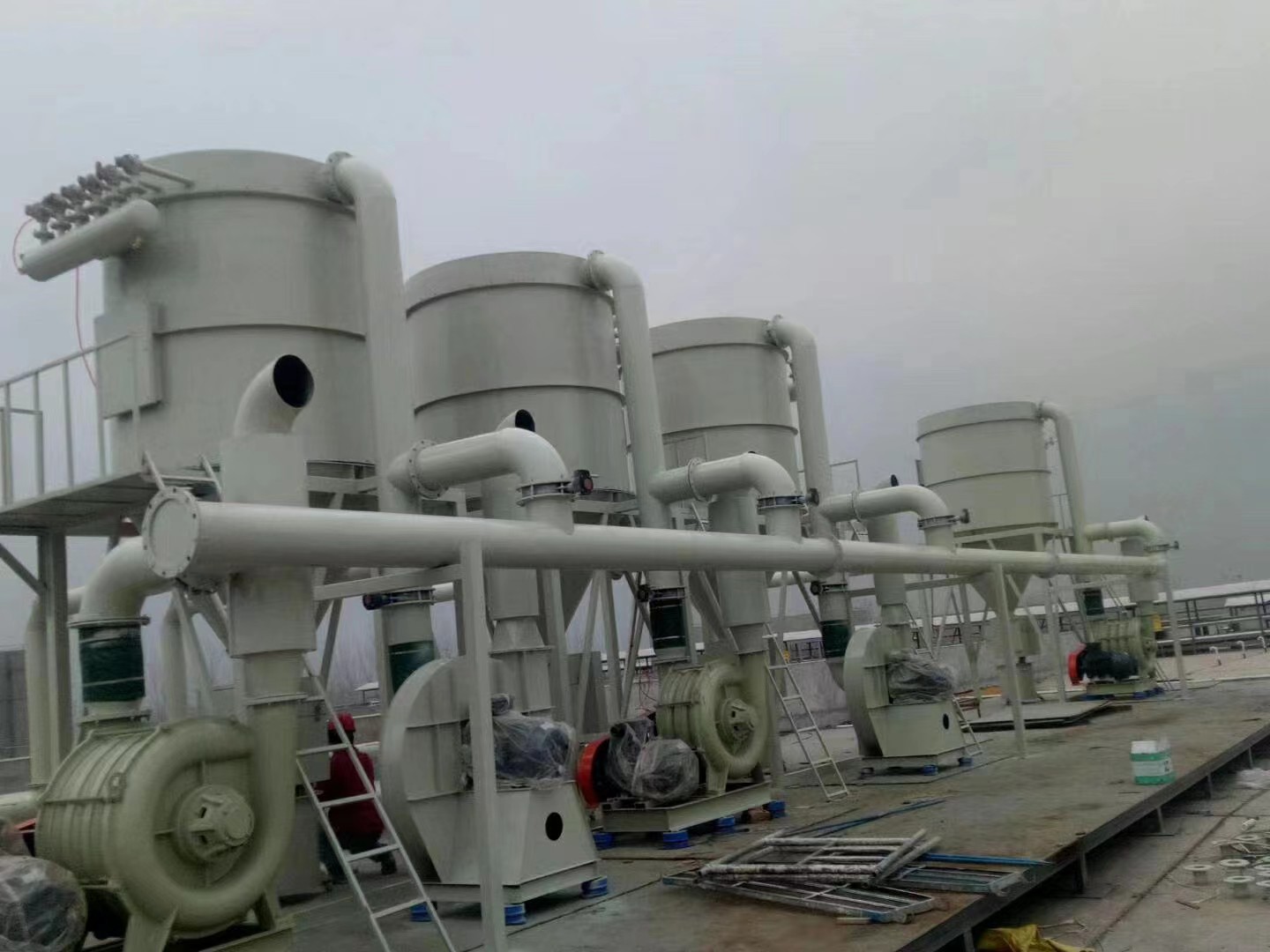

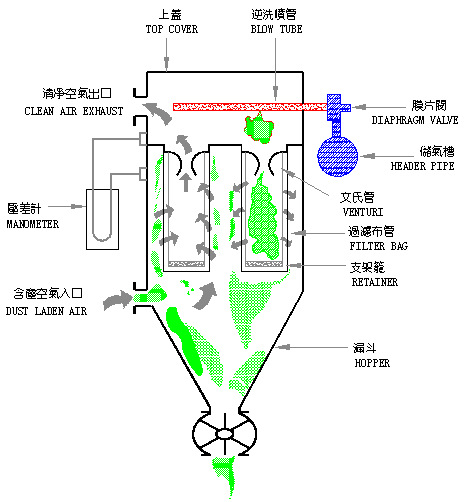

6．脉冲集尘机结构图：（圆型设计为高压式，方形设计为中低压式）

三、集尘系统特点：

1．风管系统：

   1）依机台需求之风量，风管采渐缩式设计制作，风量平衡，控制风速一致。将压损降低，是为合理之设计化。

   2）斜插合流三通采用30度斜插，局部阻力系数ζ小（30度时 =0.18，45度

时ζ=0.25）,大小头风管坡度较平缓(集尘风管大小头渐变角度不宜超过15度,角度愈小压损愈小,风量分配亦更平衡),在引射过程中能量损失较少,故能将支管和直管之流速控制为一定,较利于粉尘的收集,不易在风管内堵塞。使始末端静压基本一致。（如下图所示）

设计---春水公司优化专业设计

2、集尘机本体

   1）粉尘入口设计挡板装置，有效延长布管使用寿命，除尘效率更佳。

   2）漏斗设计角度大于60°，防止粉尘的附着，下料口处安装双段气动下料阀；

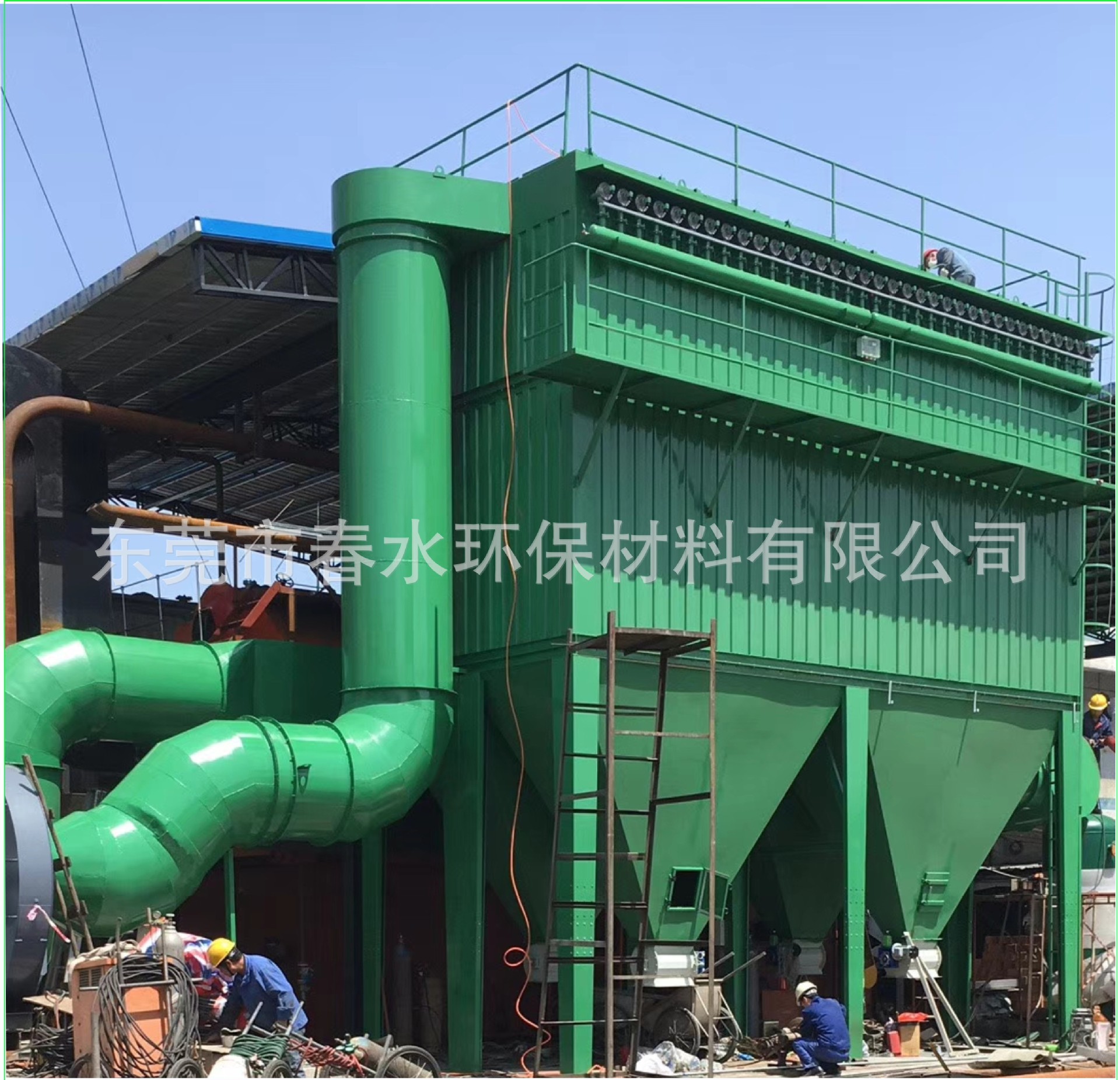

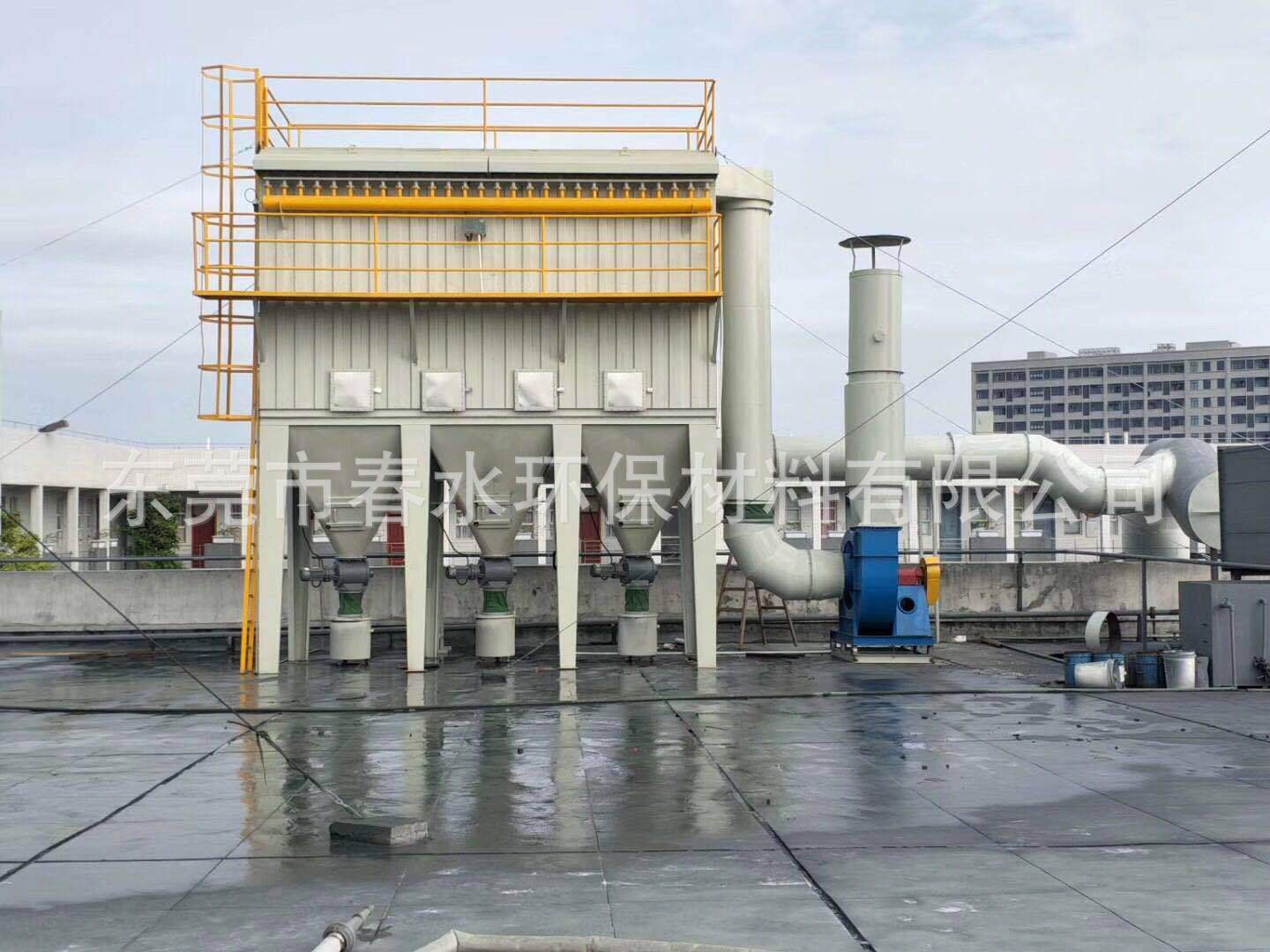

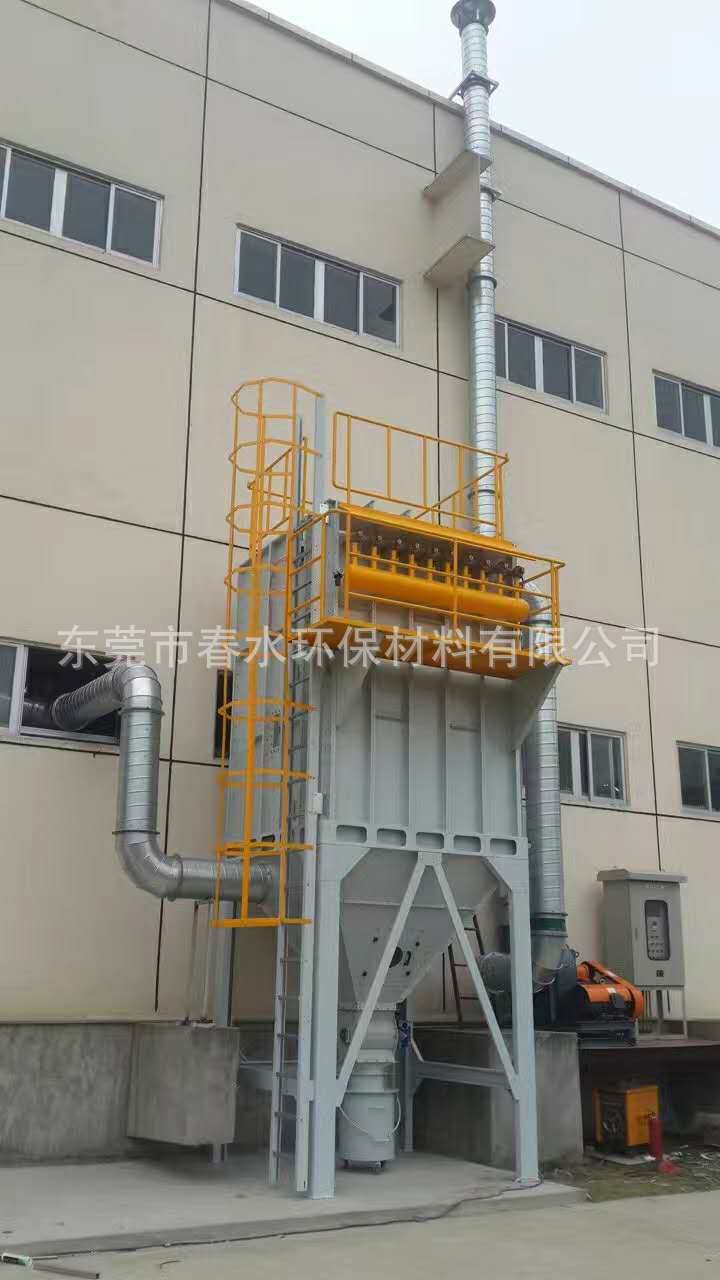

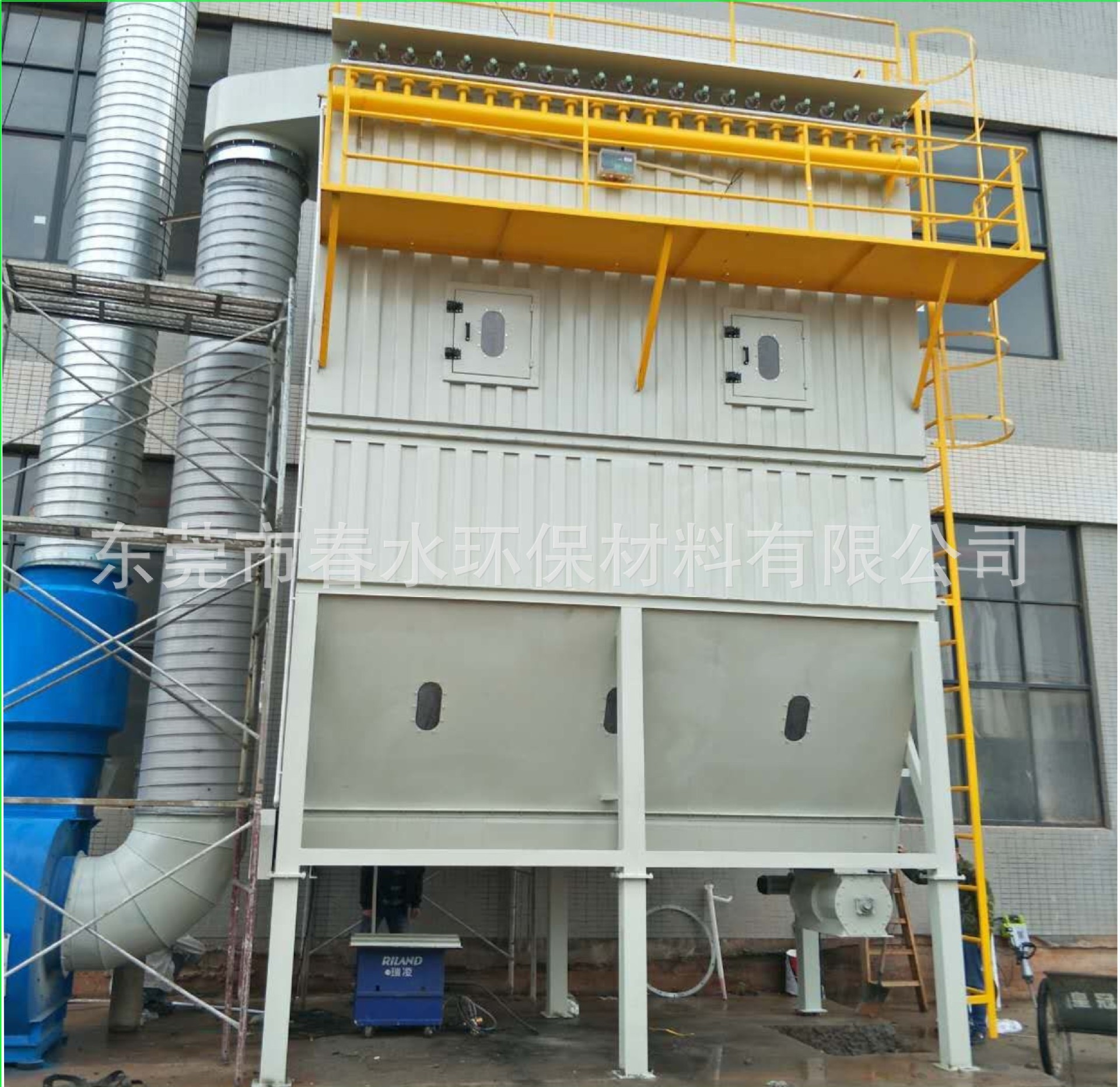

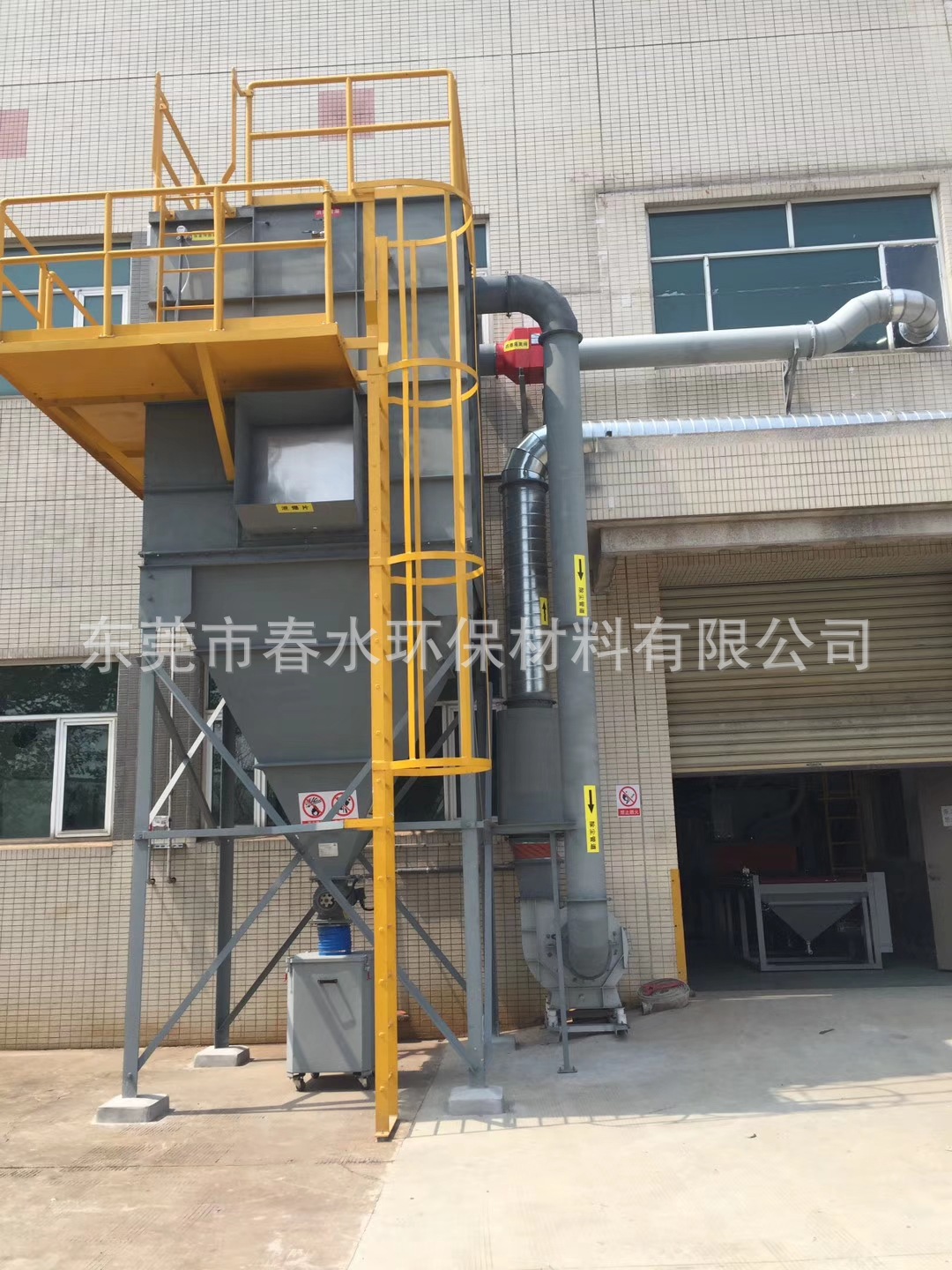

   3）室外型之集尘机设计美观之维修平台与护栏，维护工作变得更容易。

壹、 功能规范：

（一） .处理物：A1车间作业之粉尘收集；

      1).温度：50oC以下。

      2).浓度：-

      3).比重：约0.1～0.5

      4).粒度:2mm以下(细微粉尘),外加5MM左右之颗粒粉尘。

      5).容许浓度：50mg/m3以内。

  (二).处理物规格：A1车间加工之粉尘及颗粒。

  (三).处理能力：可将A1车间加工所产生的颗粒和粉末有效捕集输送至集尘机集中处理。

  (四).供应电源：AC3相  x 380V x 50Hz。

贰、 设计标准：

           依据贵公司所提供之总吸尘口数量以及粉尘性质；

           例如：配置A1车间一,二层楼共计：40个吸尘口（∮2”） ，常用8个吸尘口。

叁、文件及图

    1、所用之档及图全部以中文为主英文为辅。

    2、图件尺寸皆以公制系统标注。

肆、本设备由以下各项机械组合

    （一）、脉动式集尘机                      1套

    （二）、高压真空泵                         1台

    （三）、粉尘排放设备                       1套

    （四）、风管系统（含风罩提供）             1套

    （五）、仪电控制设备                       1套

1. 設計工作：由本公司负责除塵及通風設計工作。

   调试工作：現场安装工作结束后由本公司全面负责系統的调试工作。

   培训工作：现场培训：本公司在現场進行系統工程调试的同时，结合現场调试實际情况对操作人员进行现场培训。

   服务承诺

    本系統工程为交钥匙工程，整个工程所有設備及器材均由我司提供。

    本公司负责派专业工程师和技術工人到现场进行系統設備安装和调试工作，并在安装调试全过程中，对买方的操作人员进行全面的跟班技術培训，詳細讲解系統設備的技術圖紙資料，工作原理、工藝流程、操作手册等，培训结束可達到全面掌握全套系统的工藝流程，設備工作原理、操作规程、维护保养，並能独立完成对設備進行操作与维护保养，以及一般的故障排除和维修。

   本公司提供的系统設備自全套系统验收合格之日起一年内实行免费质量保证，若设备一年内本身出现故障，免费修复，此为保修期。一年

   後实行收取成本费维修服务，长期执行。

2. 我们还生产以下产品：（欢迎在本网站查阅）

3. 脉冲布袋除尘器，旋风除尘器，耐酸碱PP洗涤塔，活性炭除异味塔，抛光打磨湿式除尘器，黑烟除尘旋流塔等

        本公司同时还为同行业友商提供生产：直径100-1500mm 厚度0.5-1.2mm的螺旋风管、弯头、三通，多种规格的法兰、管扣、冲压风阀、气动风阀，先进的24支笼架机可为您生产出多样式的笼架，还有一条日产1000条滤袋的生产线在等着为您服务，激光切割对外加工，可切割0.5-10mm的钢板，可来料加工亦可包工包料。
