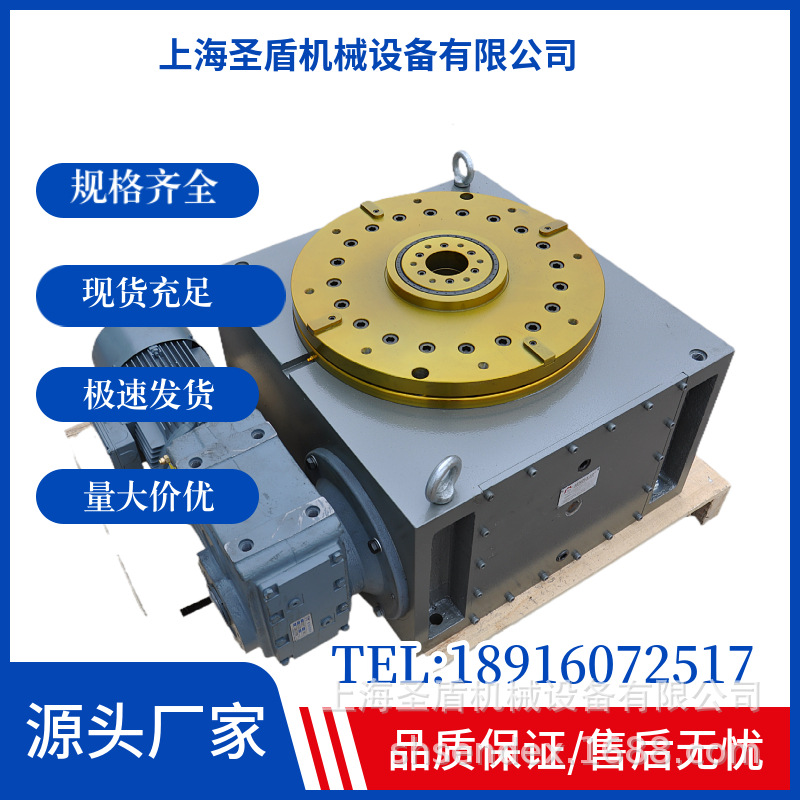

凸轮分度器，在工程上又称凸轮分割器和间歇分割器。它是一种高精度的回转装置。同时在当前自动化的要求下，显得尤为重要。

SENDEX SD圣盾产品特点

1、结构简单：主要由立体凸轮和分割盘两部分组成。

2、动作准确：无论在分割区，还是静止区，都有准确的定位、完全不需要其它锁紧元件。定位时自锁，可实现任意确定的动静比和分割数。

3、传动平稳：立体凸轮曲线的运动特性好，传动是光滑连续的，振动小，噪声低、运转平稳、传递扭矩大、高速性能好、寿命长等显著特点，可替代槽轮机构、棘轮机构，气动

控制机构等传统机构的理想产品。

4、高速性能好：分割器立体凸轮和分割轮属无间隙啮合传动，冲击振动小，可实现高速，达900rPm.

SENDEX SD产品广泛应用于制药机械、压力机自动送料机构、食品包装机械、玻璃机械、陶瓷机械、烟草机械、灌装机械、印刷机械、电子机械、汽车行业、加工中心自动换刀装置等需要把连续运转转化为步进动作的各种自动化机械上。

订购需知：
1、中心距(C):输入、输出轴间的距离(mm)

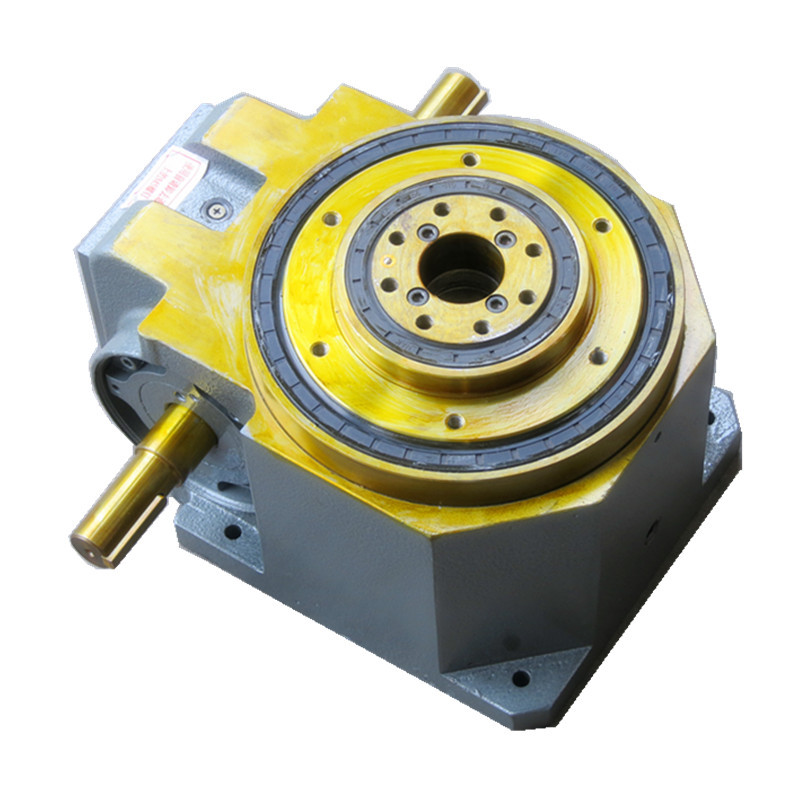

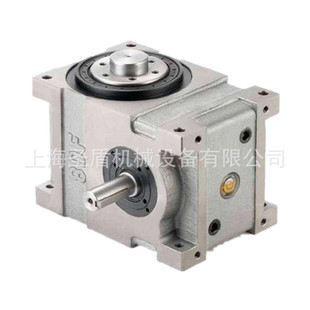

弧面分割器有：45DF(DS)、60DF(DS)、70DF(DS)、80DF(DS)、83DF(DS)、100DF(DS)、 110DF(DS)、125DF(DS)、140DF(DS)、180DF(DS)、250DF(DS)

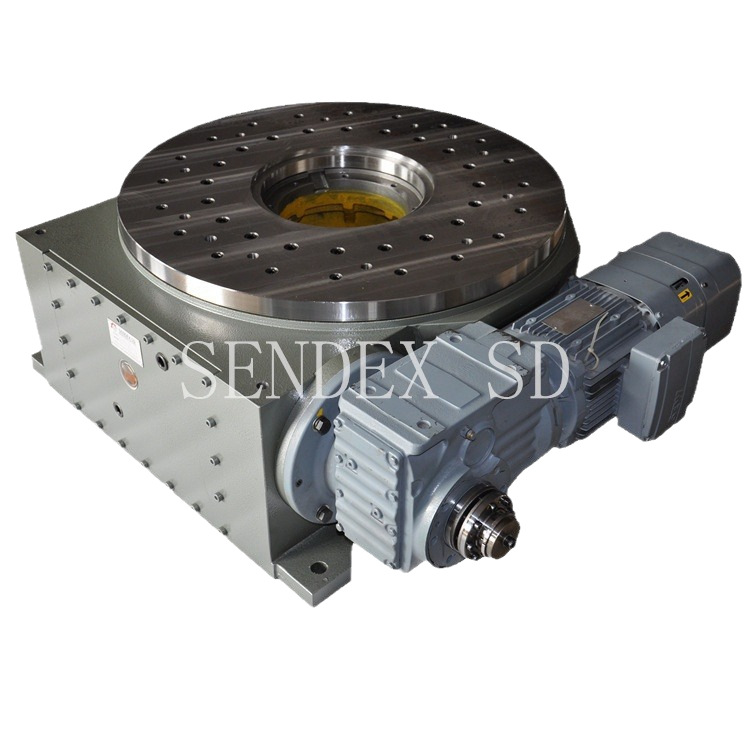

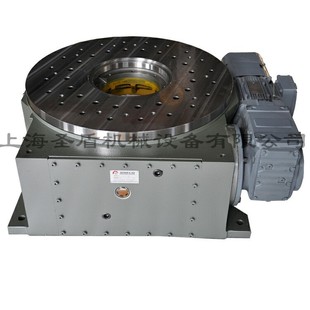

平台桌面型的有：80DT、110DT、140DT、180DT、250DT、350DT、460DT

超薄型凸轮分割器有：70DA、90DA、110DA、150DA、190DA、230DA、330DA、450DA.

平板共轭凸轮式分割器有：50P、60P、65P、80P、100P、125P、150P、160P、175、225P、250P、320P、400P。

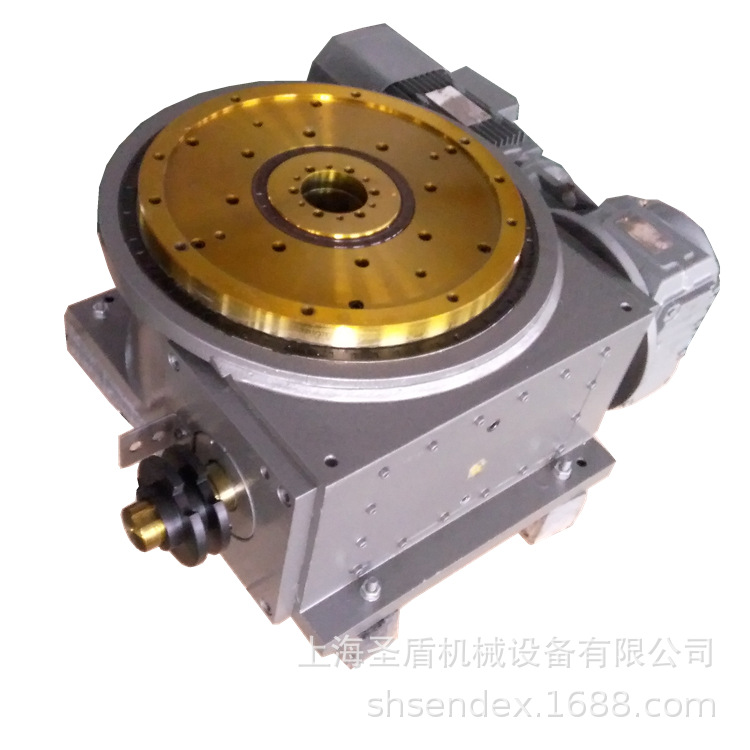

圆柱重负载型：110BT、130BT、150BT、160BT、180BT、200BT、225BT、250BT、360BT。
2、分度数(s)与输出分度角(θ)
(1)分度数s:从动盘回转一周过程中停歇的次数、SENDEX SD系列2、3、4、6、8、10、12、16、24、32等、SENDEX SD系列由所服务的自动机械决定。
(2)输出分度角θ-从动盘每转一次所转的角度θ=360°/n(常用30°、45°、60°)
3、凸轮动程角(β)及动静比[β/( 360°-β)]
(1)凸轮动程角β:凸轮曲线的角度范围。在此角度范围内凸轮推动分度轮旋转并分度、其它时间从动件处于停止状态。
(2)动静比β/(360°-β):凸轮动程角与静止角度的比值,也就是指分
度轮动作与停止的时间比,常用90°/270°.120°/240°.180°/180°.270°/90°等。其动静比可按用户要求加工、但必须符合理论要求。
4、凸轮曲线的旋向:分右旋(R)、左旋(L)两种，常用右旋。
5、曲线类型:有修正梯形(MT)、修正正弦(MS)、修正等速(MCV)三种类型,
优选修正正弦曲线。
6、分度精度: (高精级(15〃)、精密级(30〃)、普通级(50〃)
7、工作转速N：输入轴工作运转的速度(r/min)。
8、输入轴、输出轴型式尺寸:
(1)输入轴a、单端输入:左端、右端。b、双端输入。
(2)输出轴联接形式:法兰盘联接、直轴联接、锥轴联接。
9、外型尺寸及安装螺孔尺寸。
10、安装基准面及油标、油孔位置。
11、输出轴承受的静扭矩。
12、输出轴驱动负载情况、如结构、尺寸、重量。
13、用户其它技术要求。

我公司有各系列凸轮分割器CAD、3D数模图纸和产品样本，欢迎来电咨询，免费索取：

TEL:021-2092 0177，FAX:021-2092 0167,技术支持：189 1607 2517。

E-mail:chinashengdun@163.com  手机：189 1607 2517

因产品特殊性，烦请下单前咨询卖家确定型号角度及价格，私自下单不发货，谢谢理解
