A.用途：

本测量仪主要用于测量小模数圆柱齿轮径向径向综合总偏差、一齿径向综合偏差、径向跳动，自动判别并“挑出”存在齿面大毛刺的齿牙。本测量仪可用于机床、医疗机械、印刷机械、办公设备、纺织机械、娱乐保健机械、家用电器、电动工具、机器人、汽车、摩托车、电动车、雷达等机械制造行业的金属及塑料齿轮双面啮合综合测量。

B.特点：

体积小、重量轻、功能强、操作方便，测量精度稳定。

采用德国HEIDENHAN光栅长度计，英国RENISHAW圆环形光栅编码器，日本RORZE步进电机及驱动器。

采用固定顶源码安装测量齿轮，以消除转动轴系带来的径向跳动误差。

采用平行步簧无摩擦导轨结构，灵敏度高。

安装被测齿轮的部件可沿轴向移动，以适应测量齿轮在轴上的不同位置。

测量力（啮合力）1N-9N连续可调，并且有数字指示，以适应被测齿轮双面3综合测量时不同测量力要求，适合小模数塑料齿轮双面啮合综合测量时对测量力要求较小的特点。

测量速度连续可调。

由微机控制进行自动测量及数据处理，显示屏显示测量结果和误差曲线，还可以由打印机输出检测报告。

C.技术规格：

可测齿轮模数.......................................0.15-2mm

两轴中心距............................................0-100mm

可测带轴齿轮最大外圆直径.......................5mm

可测带孔齿轮最大外圆直径.....................80mm

可测带轴齿轮最大轴长..........................160mm

仪器示值分辨力.................................0.0005mm

仪器最大示值误差.............................0.0025mm

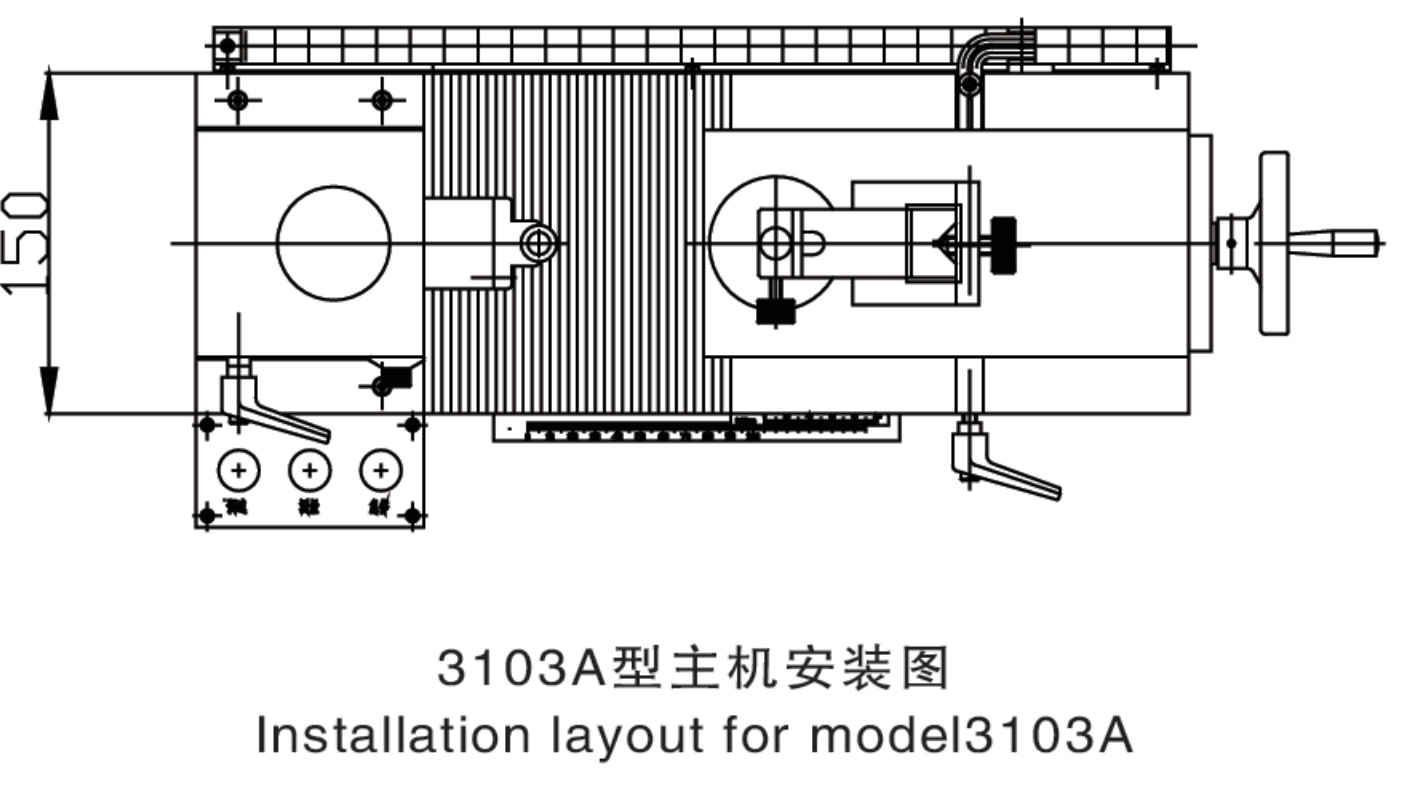

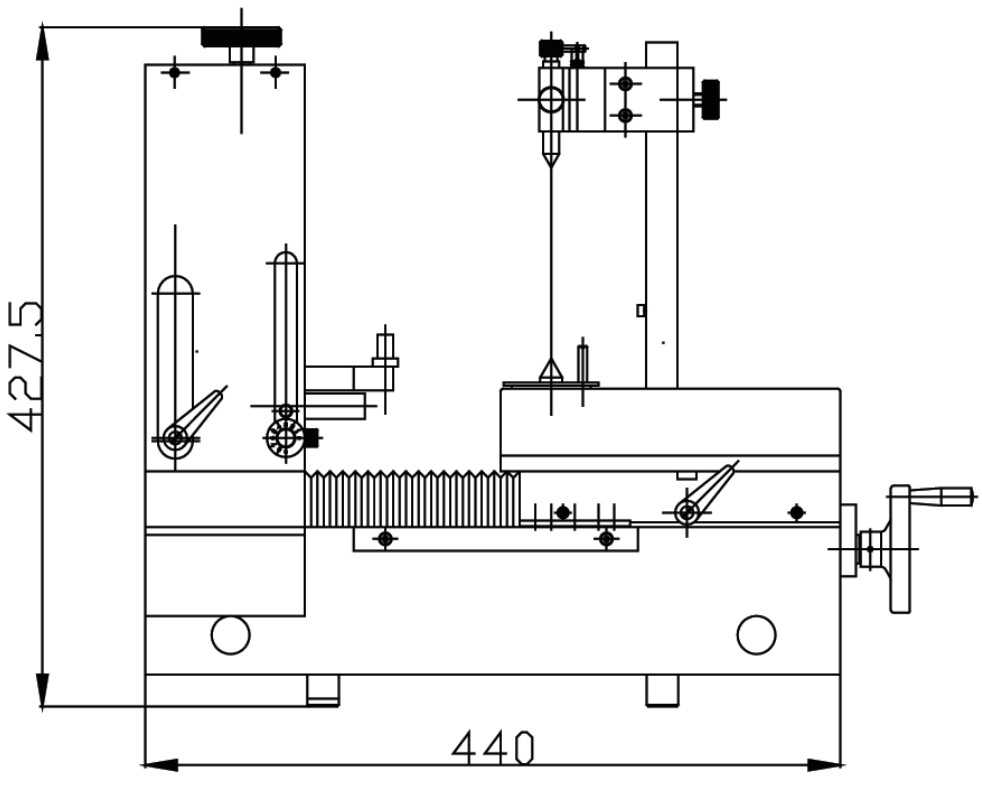

主机尺寸(长*宽*高)….524mm×210mm×428mm

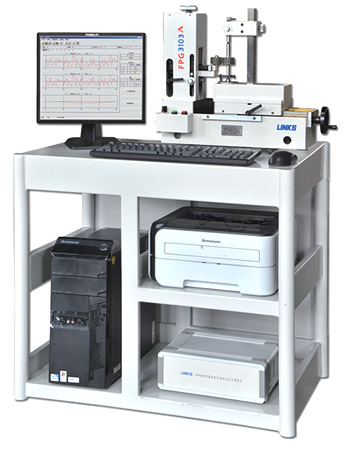

D.仪器的组成:

1.基本配置:

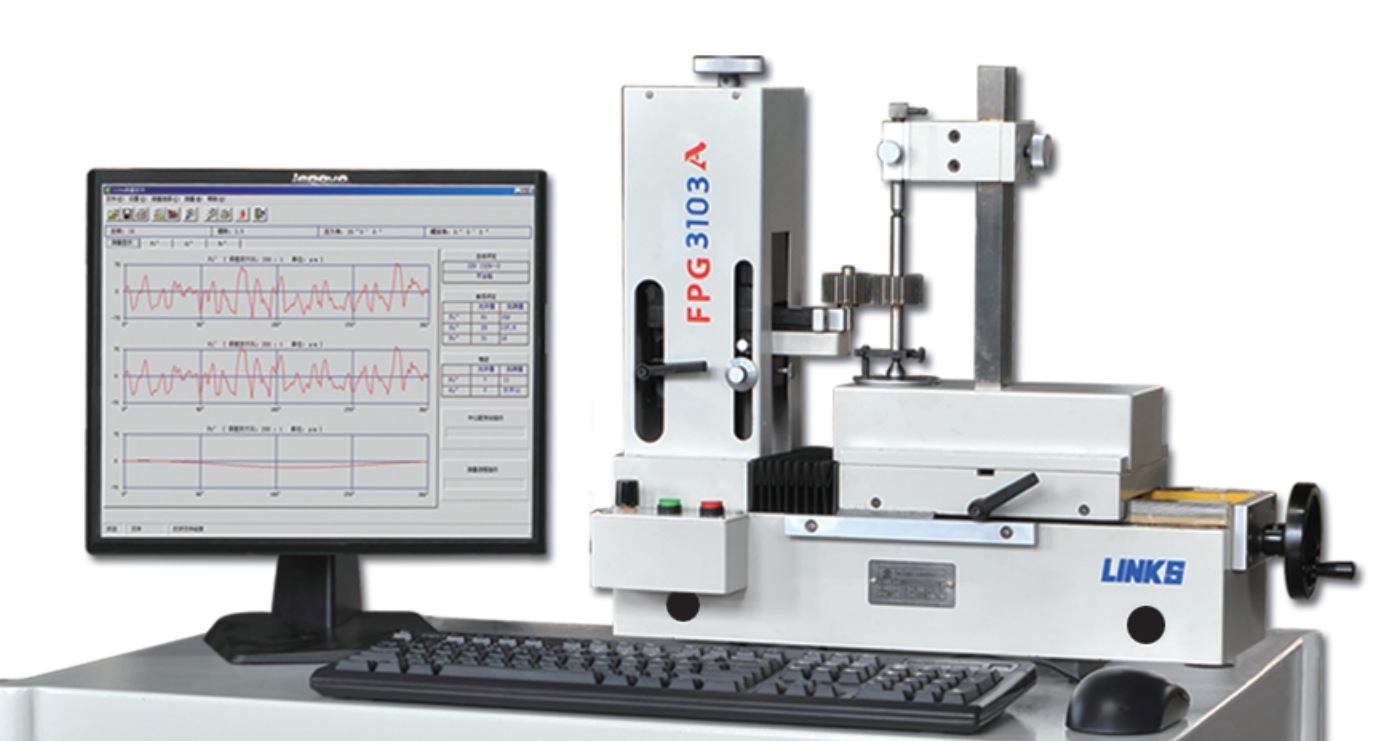

测量主机...............................1台

电箱.......................................1台

计算机...................................1套

打印机...................................1台

E.标准附件:

测带轴齿轮附件..........................2套

带动器..........................................1套
